半導體功率電力電子技術及其應用裝置的基礎，來推動電力電子變換器發展的主要來源。那么功率半導體器件處于現代電力電子變換器的心臟地位，它對裝置的可靠性、成本和性能起著十分重要的作用。

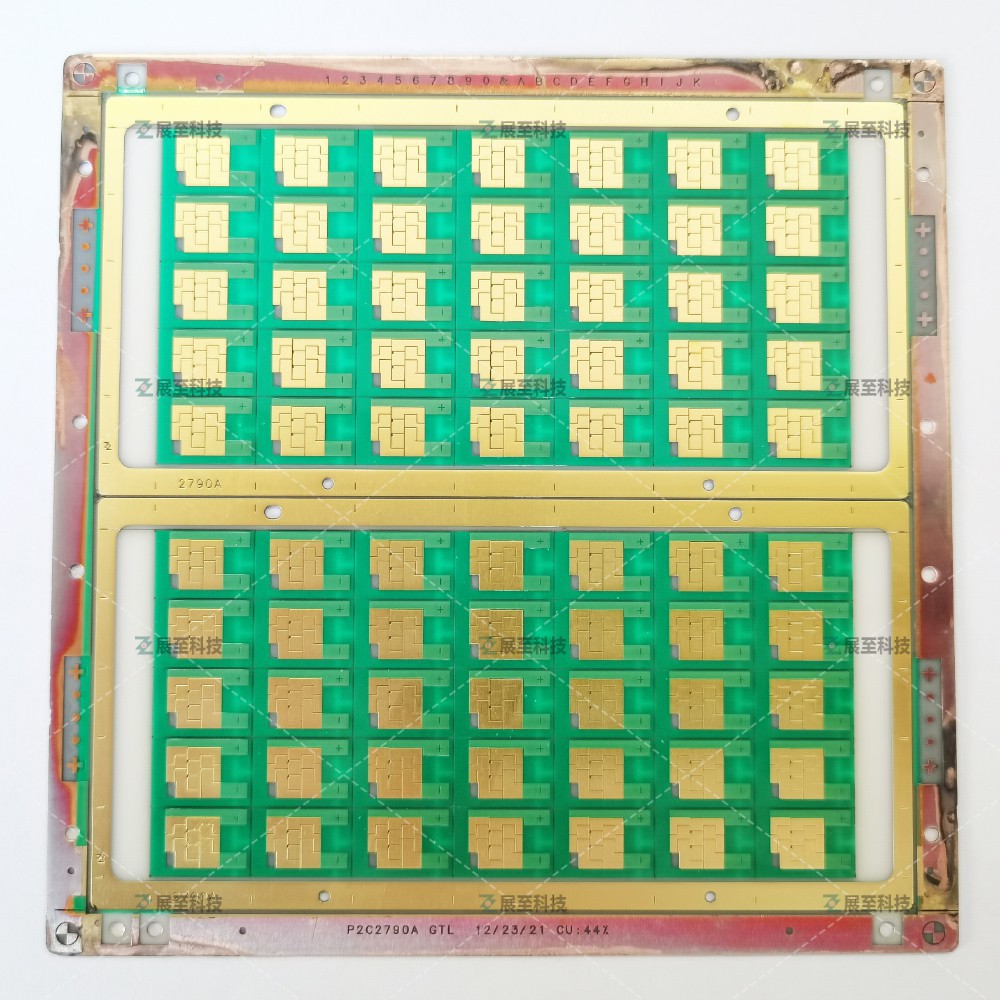

   dpc陶瓷基板工藝處于基板行業中比較高的水平，可快速定制生產，能滿足客戶需求。陶瓷基板擁有良好的熱學和電學性能，是功率型LED封裝、紫光、紫外的材料，特別適用于多芯片封裝（MCM）和基板直接鍵合芯片（COB）、功率半導體器件等封裝結構，同時也可以作為其他大功率電力半導體模塊的散熱電路基板，例如大電流開關、繼電器、通信行業的天線、濾波器、太陽能逆變器等。

   而功率器件幾乎用于所有的電子制造業，也是目前功率半導體的應用范圍已從傳統的工業控制和4c產業（計算機、通信、消費類電子產品和汽車），擴展到新能源、軌道交通、智能電網等新領域。

   功率器件的制造業離不開電子封裝，電子封裝為芯片和電子元件提供機械支撐和環境保護，實現電互聯和信號傳輸，提供快速散熱通道，讓器件能更好的發揮各項性能。其中，電子封裝用的基板材料要求具有低成本、易加工、高導熱性與絕緣等特性，而陶瓷基板材料憑借其極好的耐高溫、耐磨蝕、熱導率高、機械強度高、熱膨脹系數與芯片相匹配及不易劣化等特性成為大功率、高密度、高溫及高頻器件封裝的首選。

   目前，用在半導體功率器件領域的陶瓷基板材料主要為氧化鋁、氮化鋁、氮化硅等，因為三者在性能、工藝、成本等方面各有優勢及不足，而具體的材料選擇以及發展方向，就是由功率半導體模塊提出的需求決定的。其中，作為大功率電子半導體模塊的優勢材料，氮化鋁和氮化硅基板，仍舊處于不相伯仲的競爭狀態。
