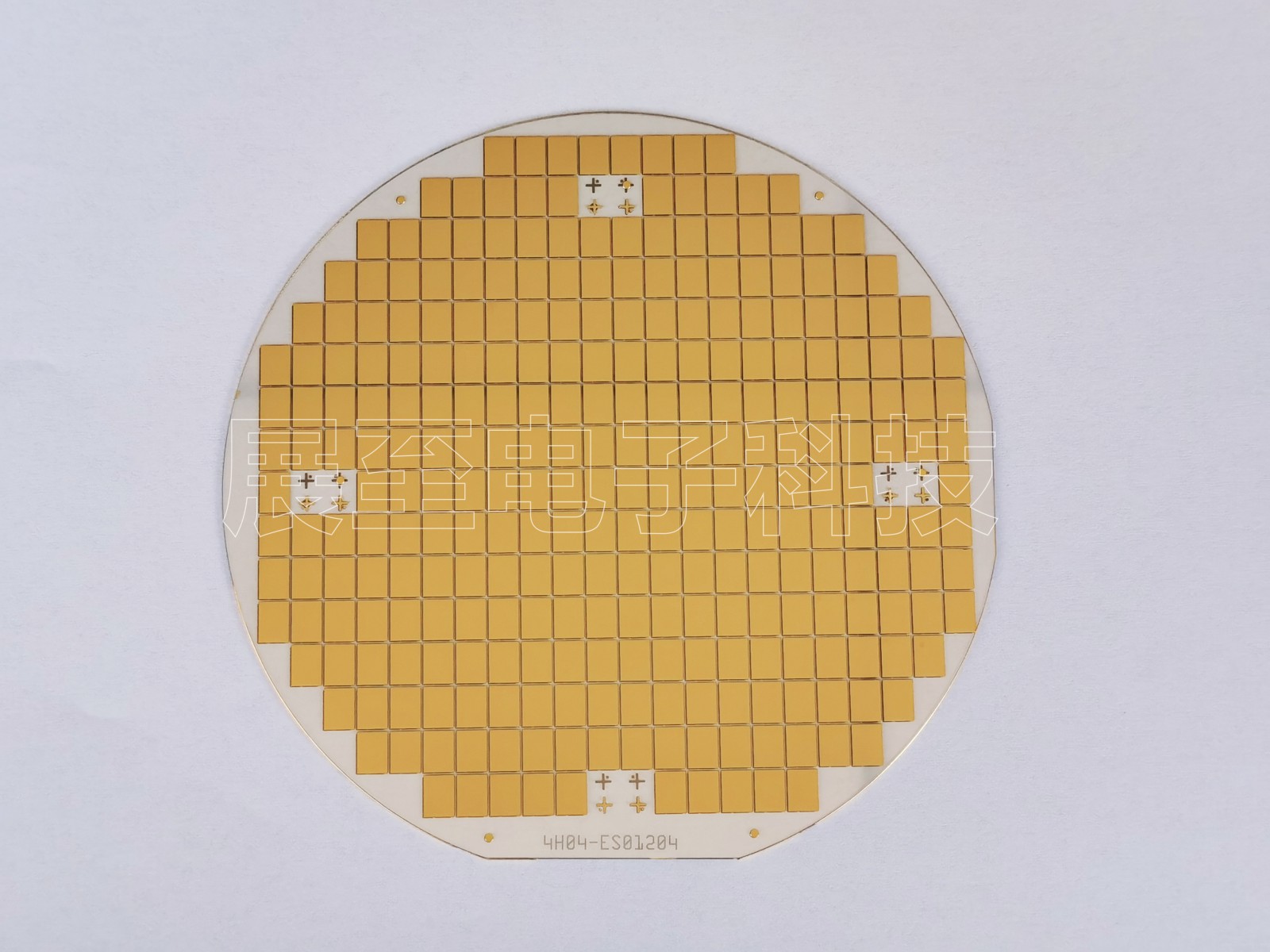

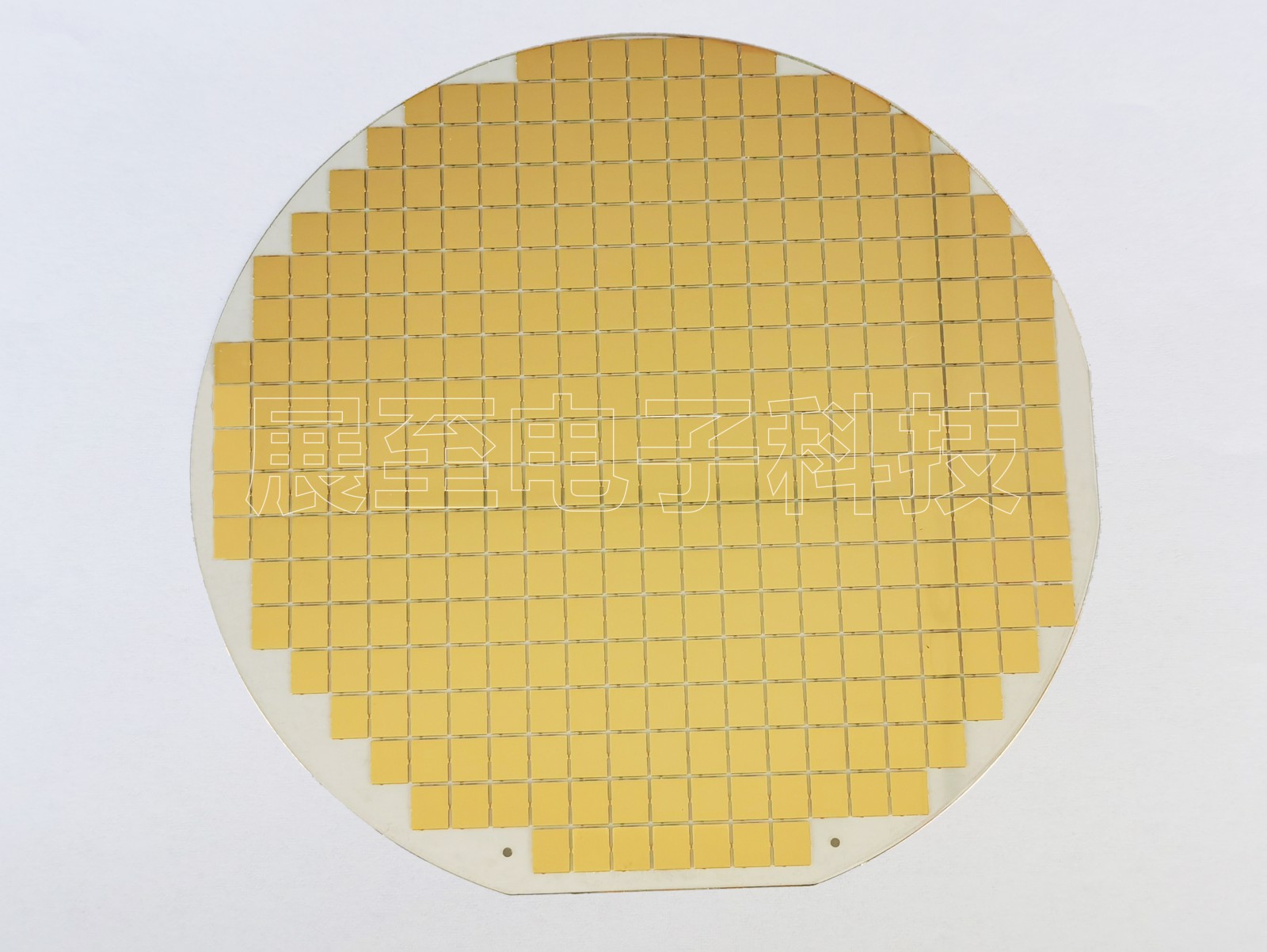

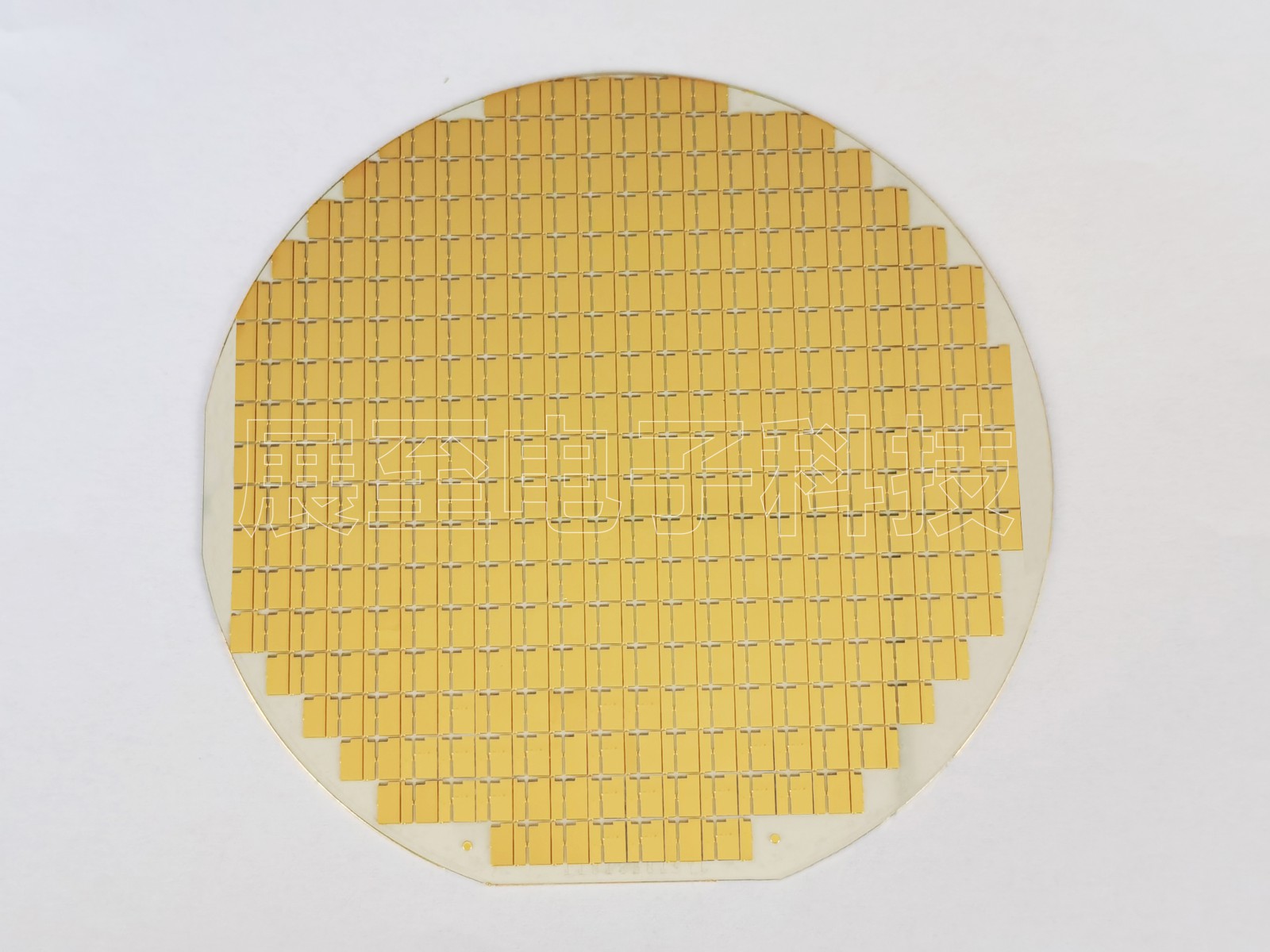

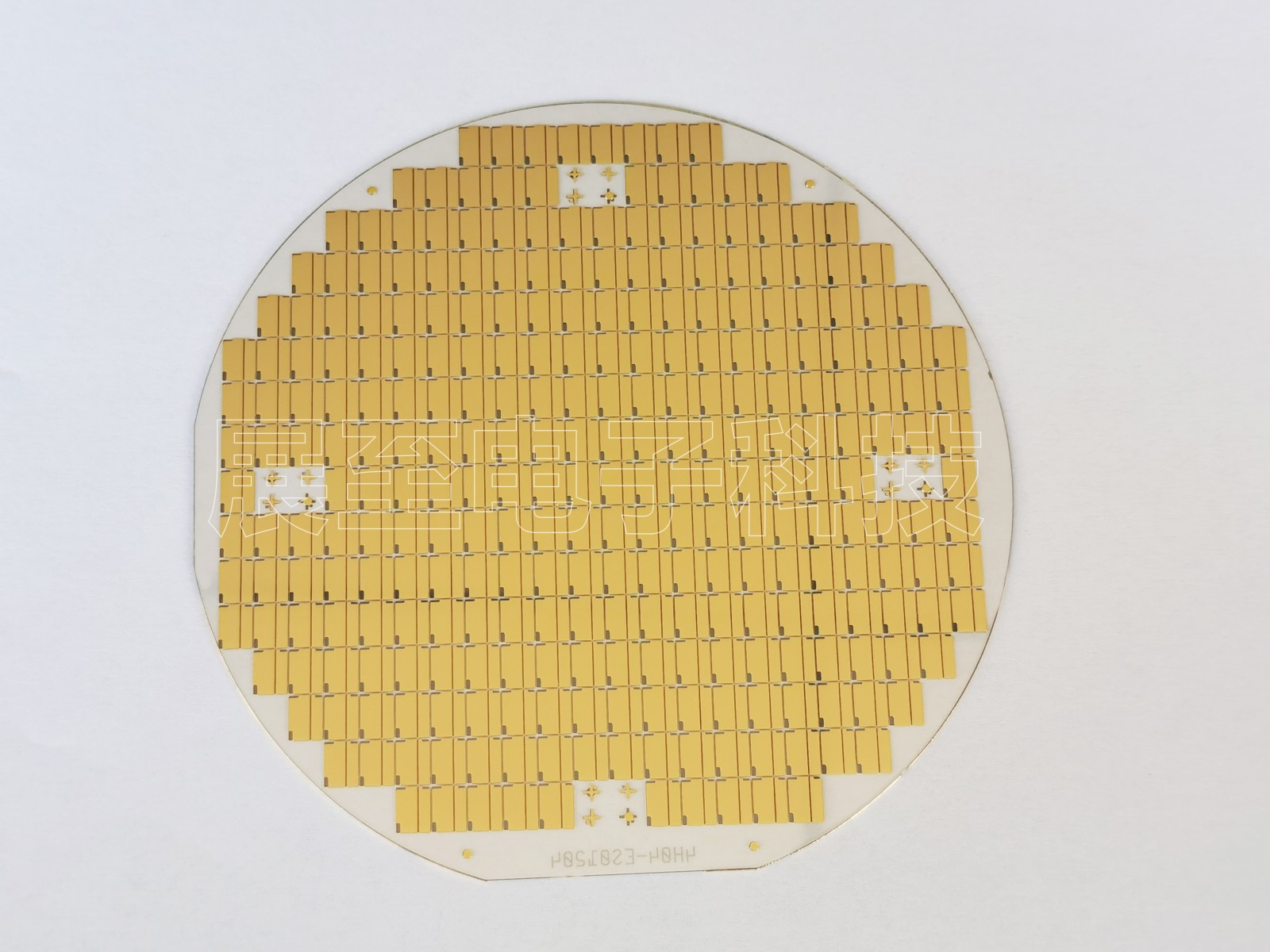

碳化硅基板具有出色的性能，使其成為在多種應用中非常有用的功率半導體器件材料，例如可再生能源系統和電動汽車的逆變器。然而，碳化硅陶瓷基板器件的具體成本 ($/cm2) ，仍然高于硅器件，盡管未來成本比率可能會發生變化。因此，不僅有必要考慮小型化和更高功率密度（kW/kg、kW/l）方面的可能節省，而且還要盡量減少半導體的支出，多芯片封裝和陶瓷基板技術在這個方程式中發揮著重要作用。

一、功率密度取決于開關頻率

電容器、電感器和變壓器等無源元件在功率轉換器單元（PCU）的總重量、體積和成本中占很大比例。當功率半導體器件以更高的開關頻率運行時，它們的尺寸可以減小。這對于碳化硅來說是可能的，因?yàn)樗鼈儾粫?huì)產生尾電流并且可以實現非常低的開關能量水平。因此，開關損耗主要取決于開關時間。

快速切換速度在系統中具有多重限制，因?yàn)樗赡埽?/span>

1、影響驅動電路，由于寄生電容耦合；

2、由于換向路徑中的寄生電感，在關斷時會產生過電壓；

3、由于柵極電壓的寄生漂移導致意外開啟；

4、縮短電機和變壓器等組件中隔離材料的使用壽命；

5、對系統的電磁兼容性產生負面影響；

雖然碳化硅陶瓷基板器件可以實現更高的開關速度，但芯片布局、芯片組裝、互連技術以及帶有銅圖案的陶瓷基板都對系統中的寄生電感和耦合電容有潛在影響。因此，芯片封裝的優化對于充分利用這些器件的特性非常重要。

二、功率密度取決于散熱

冷卻回路占系統總重量、體積和成本的另一個份額，尺寸減小可以通過增加消除從芯片到冷卻劑的損失所需的熱阻來實現。

第一種方法是提高芯片結溫，硅功率器件的額定溫度通常為150℃至175℃，由于臨界反向漏電流，不能承受更高的芯片結溫。相比之下碳化硅陶瓷基板等寬帶隙器件可以在更高的芯片結溫下工作，最佳器件利用率是在芯片結溫高達250℃時實現的，以避免電流增加時出現熱失控。可以在更高的溫度下運行，但應降低電流密度，這種較低的芯片利用率僅在環境溫度極高的應用中才有意義。此外，在如此高的芯片結溫下工作需要芯片貼裝材料，互連和封裝具有合適的耐溫性以及它們各自的熱膨脹系數 (CTE) 之間的更好匹配，以減少熱機械應力。活性金屬釬焊 (AMB) 氮化硅陶瓷基板具有出色的熱性能和機械性能，可用于此類情況。

減少損失是另一種甚至更有希望的方法，碳化硅材料的高擊穿場使得具有薄漂移層結構能夠降低芯片電阻。因此，可以減少傳導損耗。即使損耗的輕微減少也會導致熱阻顯著增加。對于具有現有高效率水平和高額定功率的系統來說尤其如此。最終，可以顯著節省散熱器和驅動風扇和泵的功耗，以分別進行強制空氣冷卻和液體冷卻。

三、芯片面積必須優化

在考慮到系統中不同組件之間的成本分配可能因應用而異，由于碳化硅陶瓷基板器件的特定成本 ($/cm2) ，在冷卻和無源組件方面實現的節省可能不足以補償較高的芯片成本，因此必須優化芯片面積以降低特定系統的成本（$/kW）。這可以是在相同額定功率下減小系統尺寸或在相同系統尺寸下增加額定功率。由于碳化硅陶瓷基板器件具有較低的芯片比電阻和較低的開關能量，因此以高損耗密度和快速開關速度運行是減小芯片面積的最有效方法，這需要更好的散熱。
