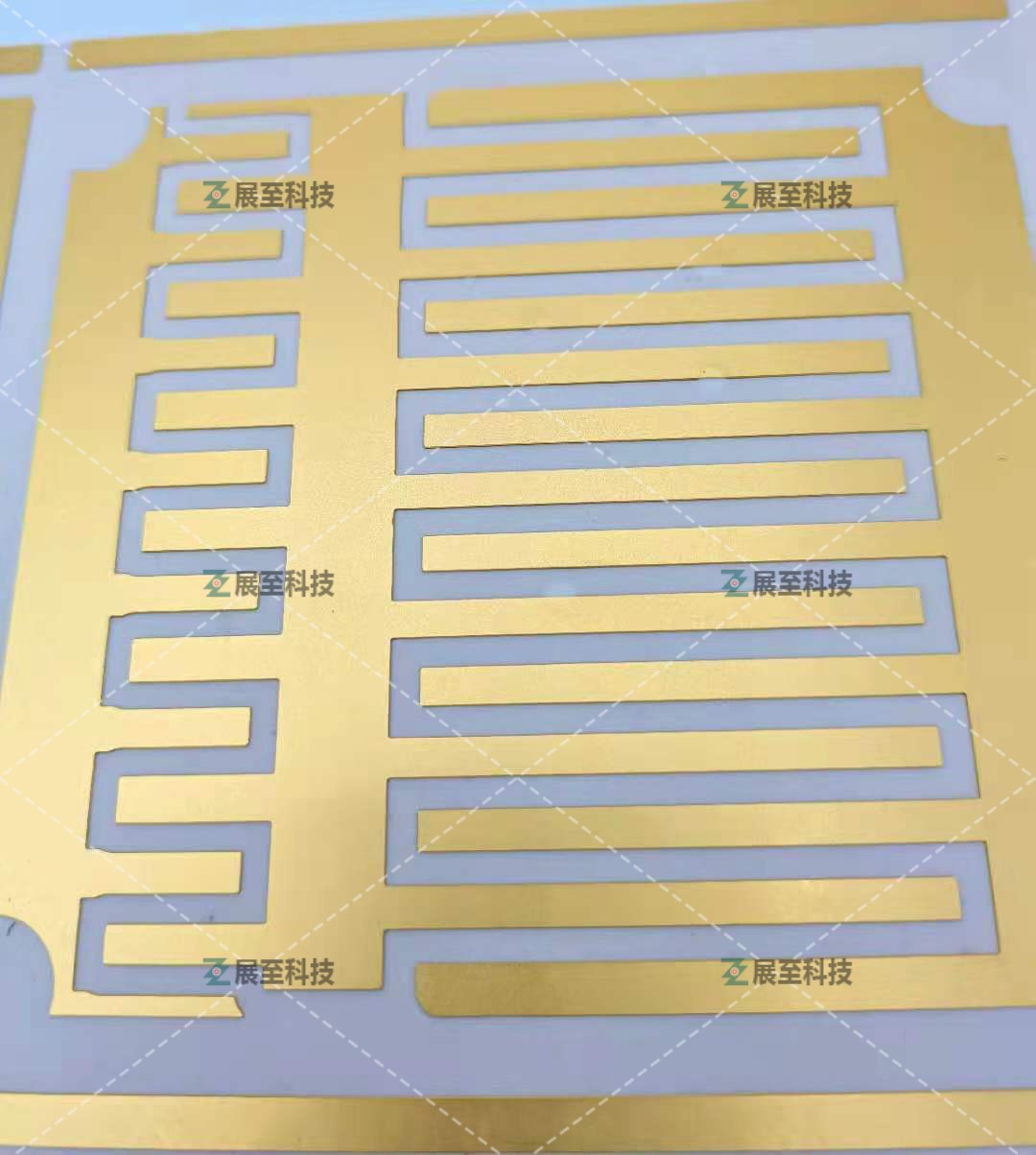

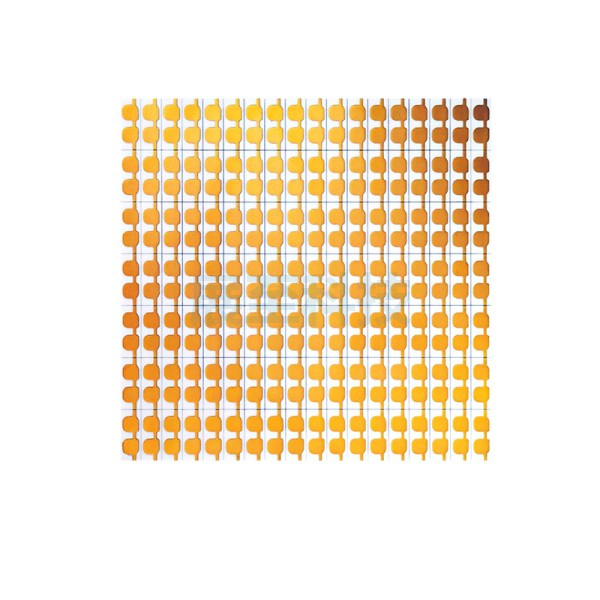

氮化鋁陶瓷電路板性能和導熱能力

       市場上用戶需求量最多的氮化鋁陶瓷電路板，在大功率集成電路廣泛使用。采用的電路板材料一直沿用AL2O3和Beo陶瓷，但是AL2O3基板的導熱率低、熱膨脹系數與Si不太匹配；Beo雖然具有優異的綜合性能，但其具有較高的生產成本和劇毒的缺點限制了它的應用推廣。因而無論是性能、成本、環保要求方面來看AL2O3和Beo陶瓷已經不能滿足電子功率器件的發展和需求了，取而代之是氮化鋁陶瓷電路板。

一、氮化鋁陶瓷電路板性能

        氮化鋁陶瓷具備優異的綜合性能，是近年來受到廣泛關注的新一代先進陶瓷，在多方面都有著廣泛的應用前景，尤其是其具有高導熱率、低介電常數、低介電損耗、優良的電絕緣性，與硅相匹配的熱膨脹系數及無毒性等優點，使其成為高密度、大功率和高速集成電路板與封裝基板的理想材料。

二、氮化鋁陶瓷電路板是導熱率較高的散熱基板

        在氮化鋁一系列重要性質中，最為顯著的是高導熱率。其主要機理為：通過點陣或晶格震動，即借助晶格波或熱波進行傳遞。氮化鋁陶瓷為絕緣陶瓷材料，對于絕緣陶瓷材料，熱能以原子振動方式傳遞，屬于聲子導熱，聲子在它的導熱過程中扮演者重要的角色。氮化鋁熱導率理論上可達320W(m·K)，但由于氮化鋁中有雜質和缺陷，導致氮化鋁陶瓷電路板的導熱率達不到理論值。氮化鋁粉末中雜質主要是氧、碳，另外還有少量的金屬離子雜質，在晶格中產生各種缺陷形式，這些缺陷對聲子的散射會導致熱導率。即便如此，氮化鋁陶瓷電路板也是目前市場上導熱率最高的電路板。

三、氮化鋁陶瓷電路板的成型工藝也會影響到導熱率。

        陶瓷基板的成型主要有壓膜、干壓、和流延成型三種方法。其中以流延法成型生產效率最高，且易于實現生產的連續化和自動化，改善產品質量，降低成本，實現大批量生產，生產基板的厚度可以薄至于10μm以上，厚度1mm以下。流延成型是氮化鋁陶瓷電路板向實用化轉化的重要一步，有著重要的應用前景。

       流延成型工藝包括漿料制備、球磨、成型、干燥、剝離基帶等過程，該工藝方法的特點是設備簡單、工藝穩定、可連續操作、生產效率高、可實現自動化。流延法制備陶瓷基板對工藝要求非常嚴格，要制得性能良好的氮化鋁陶瓷基板，必須對流程中的每一個工序做到最優化。影響氮化鋁陶瓷電路板的因素有漿料粘度，排膠和預燒結，這會影響到基板的平整度、導熱率等等。
