大功率器件散熱離不開陶瓷基板

陶瓷基板制備工藝

流延成型技術是標準的濕法成型工藝，可一次性成型制備厚度范圍在幾十微米到毫米級別的陶瓷生坯，并通過進一步的層壓、脫脂、燒結形成陶瓷基片，主要應用于電子基板、多層電容器、多層封裝、壓電陶瓷等。與傳統的粉末冶金干法制備工藝相比，流延工藝制備出的陶瓷薄片均勻性好、通透性高，在要求比較高的集成電路 領域深受歡迎。陶瓷基板常用的成型方法主要以流延成型為主。

陶瓷材料的導熱性影響因素

高導熱性非金屬固體通常具備以下４個條件：構成的原子要輕、原子間的結合力要強、晶格結構要單純、晶格振動的對稱性要高。陶瓷材料的導熱性的影響因素：

（1）原料粉體，原料粉體的純度、粒度、物相會對材料的熱導率、力學性能產生重要影響。由于非金屬的傳熱機制為聲子傳熱，當晶格完整無缺陷時，聲子的平均自由程越大，熱導率越高，而晶格中的氧往往伴隨著空位、位錯等結構缺陷，顯著地降低了聲子的平均自由程，導致熱導率降低；

（2）在燒結過程，添加的燒結助劑中可以與陶瓷粉體表面的原生氧化物發生反應，形成低熔點的共晶熔液，利用液相燒結機理實現致密化。然而，燒結助劑所形成的晶界相自身的熱導率較低，對陶瓷熱導率具有不利影響，特別地，如氮化硅陶瓷常用的Al2O3燒結助劑，在高溫下會與氮化硅和其表面氧化物形成SiAlON固溶體，造成晶界附近的晶格發生畸變，對聲子傳熱產生阻礙，從而大幅度降低氮化硅陶瓷的熱導率。因此選用適合的燒結助劑，制定合理的配方體系是提升氮化硅熱導率的關鍵途徑.

陶瓷基板金屬化

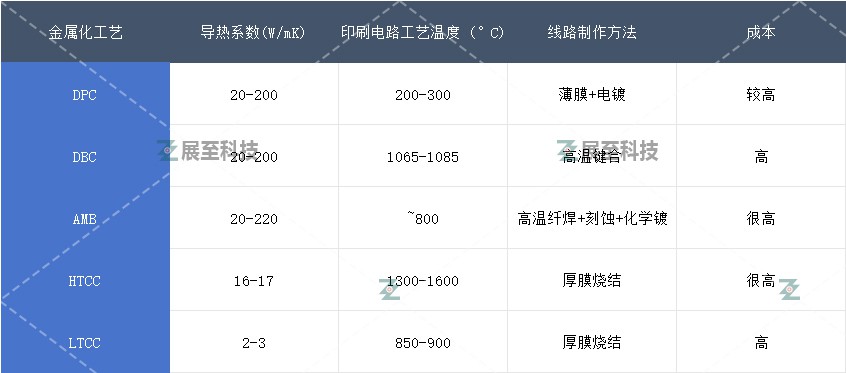

目前導熱的陶瓷基板可分為HTCC（高溫共燒多層陶瓷）、LTCC（低溫共燒陶瓷）、DBC（直接鍵合銅陶瓷基板） 和DPC（直接鍍銅陶瓷基板）、活性金屬纖焊陶瓷基板（AMB）等幾種形式，其特點如下。

對于大功率器件而言，基板除具備基本的機械支撐與電互連功能外，還要求具有高的導熱性能。因?yàn)?/span>HTCC/LTCC的熱導率較低，因此在高功率的器件以及IGBT模組的使用場景中散熱基板目前主要以DBC、DPC、AMB三種金屬化技術為主。
